製品説明

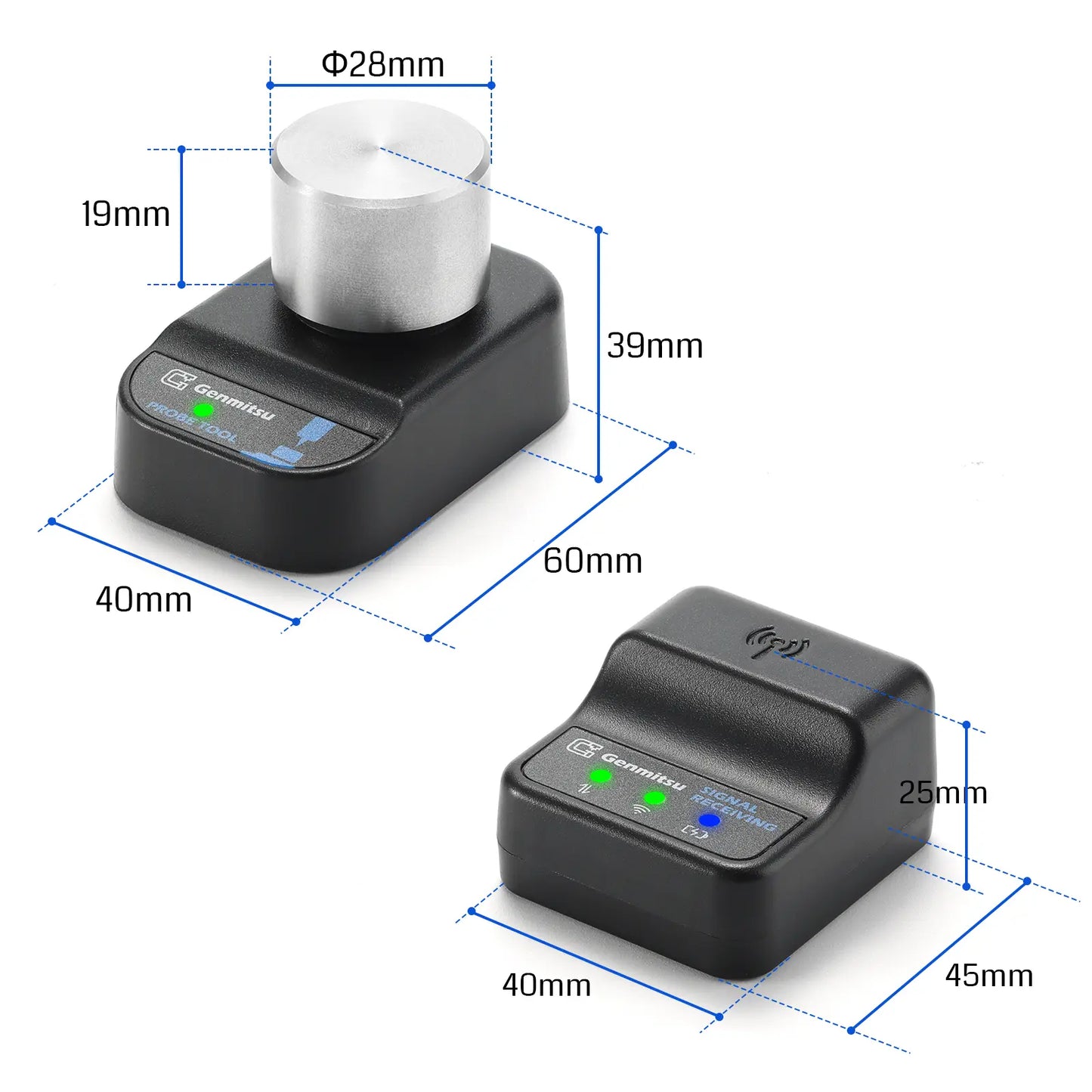

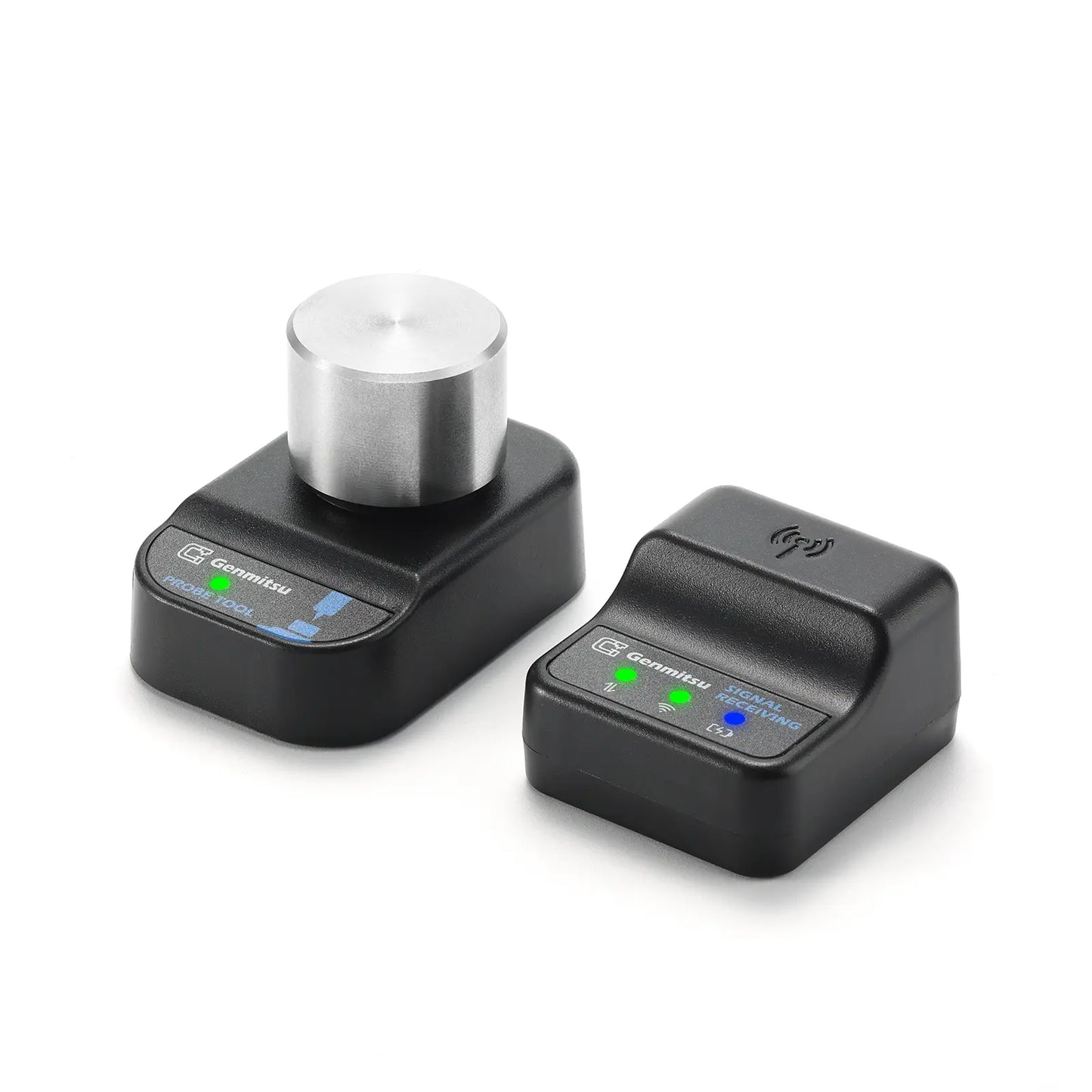

Genmitsu ワイヤレスZ軸ツールセッターでワークフローをアップグレードしましょう。デスクトップCNCルーター用に設計されたこの高精度タッチプローブは、0.02mmの精度と20mの通信範囲を誇り、完全なワイヤレス操作を実現します。耐久性に優れたステンレス製プレートと、工具の破損を防ぐ安全スプリングを搭載。特定のGenmitsuモデル用ケーブルと、GRBL/Mach3システム（5-24V）用の汎用3ピンオープンヘッダーが付属しています。CR2032電池で約3,000回の使用が可能です。精密なミーリング加工に最適です。

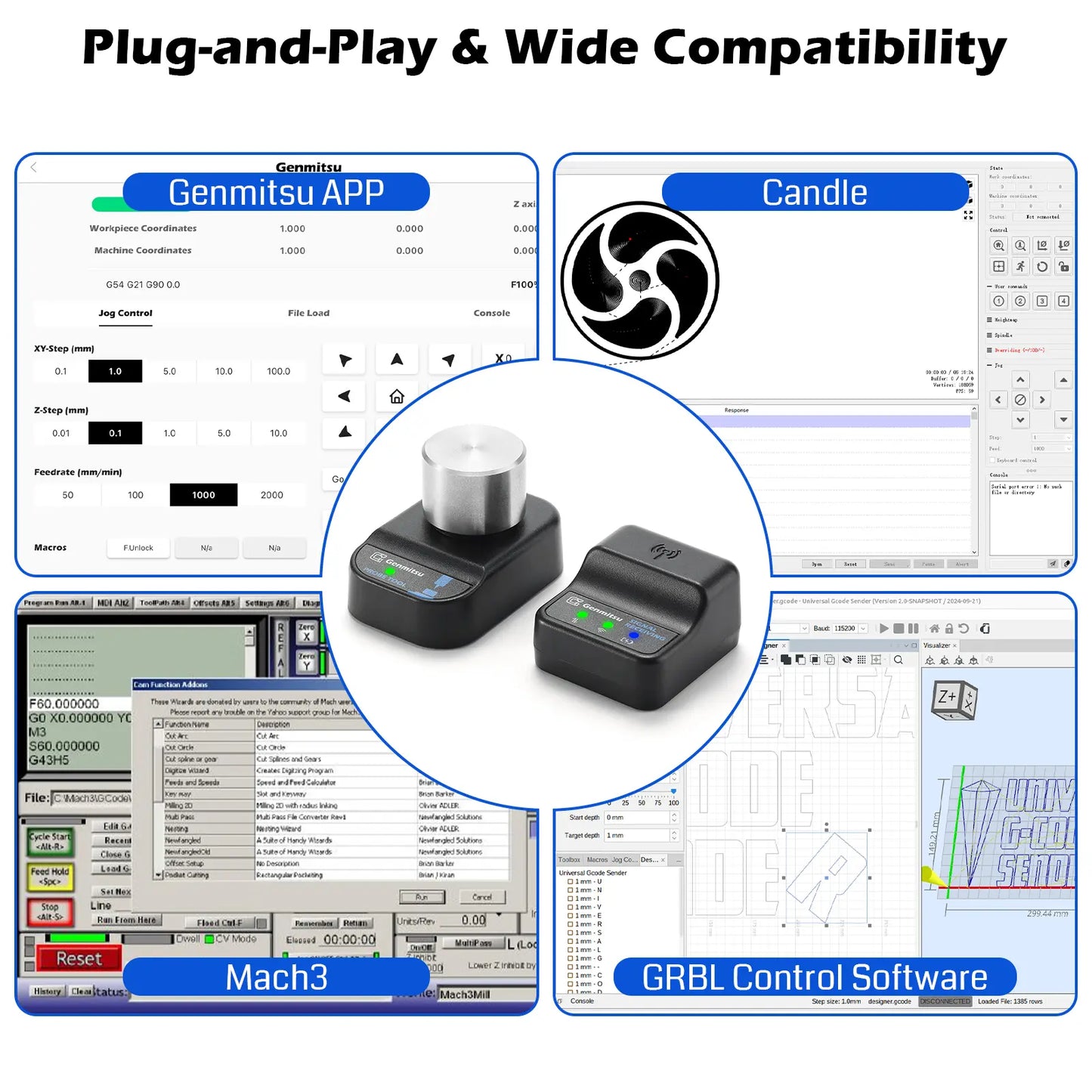

ソフトウェア互換性
このワイヤレスツールセッターは、Genmitsuアプリ、Candle、UGS、およびその他のGRBLまたはMach3ベースのCNC制御ソフトウェアから直接制御できます。
シンプルな操作
内蔵のシグナルライトにより、プローブの状態を一目で確認できます。タッチプローブがアクティブまたはトリガーされると点灯します。

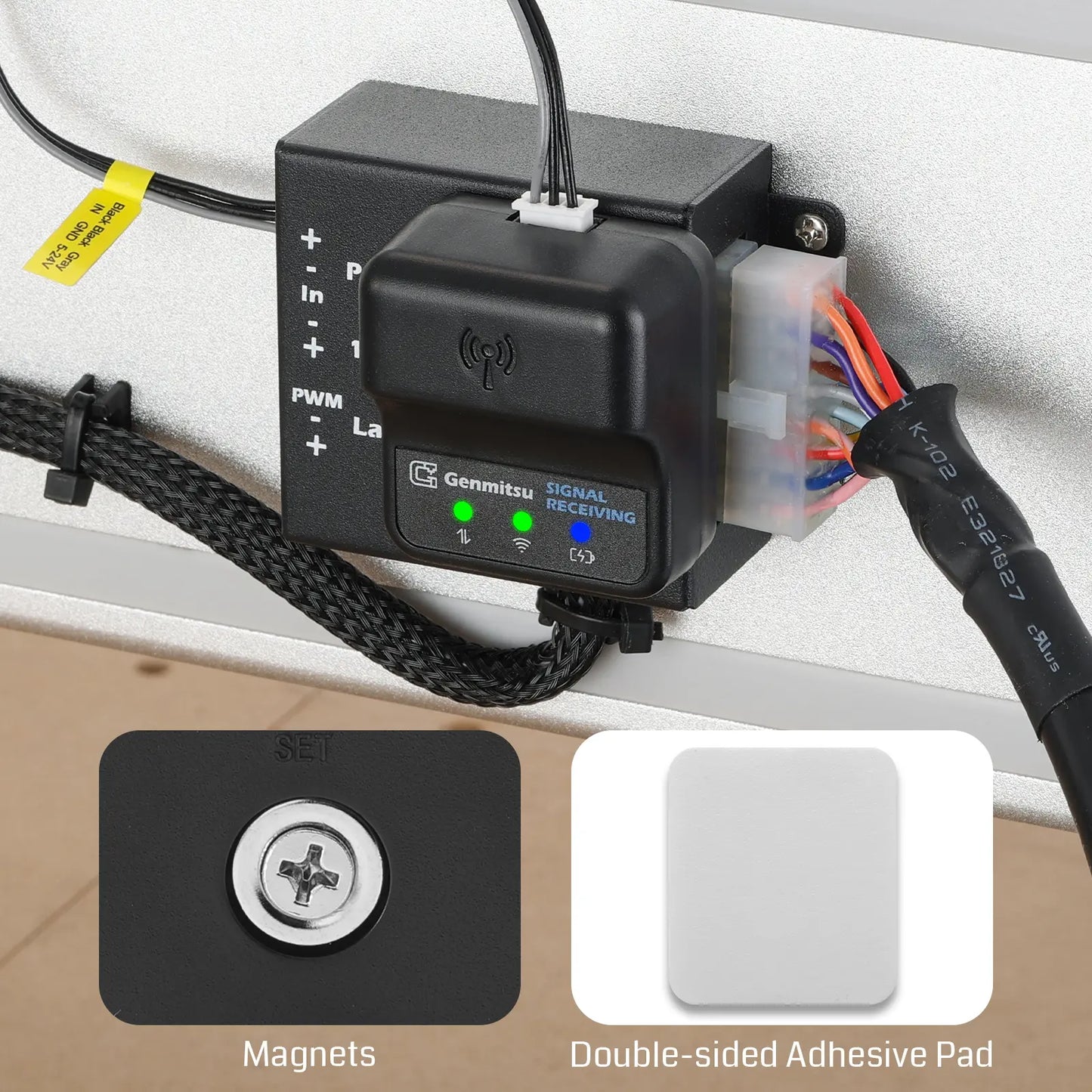

柔軟な設置
ワイヤレスレシーバーの背面にはマグネットが付いており、金属面に素早く取り付けられます。また、付属の両面テープで場所を選ばず設置可能です。
プラグアンドプレイ
プラグアンドプレイ設計とステップバイステップの説明書により、複雑な配線なしで素早くセットアップできます。

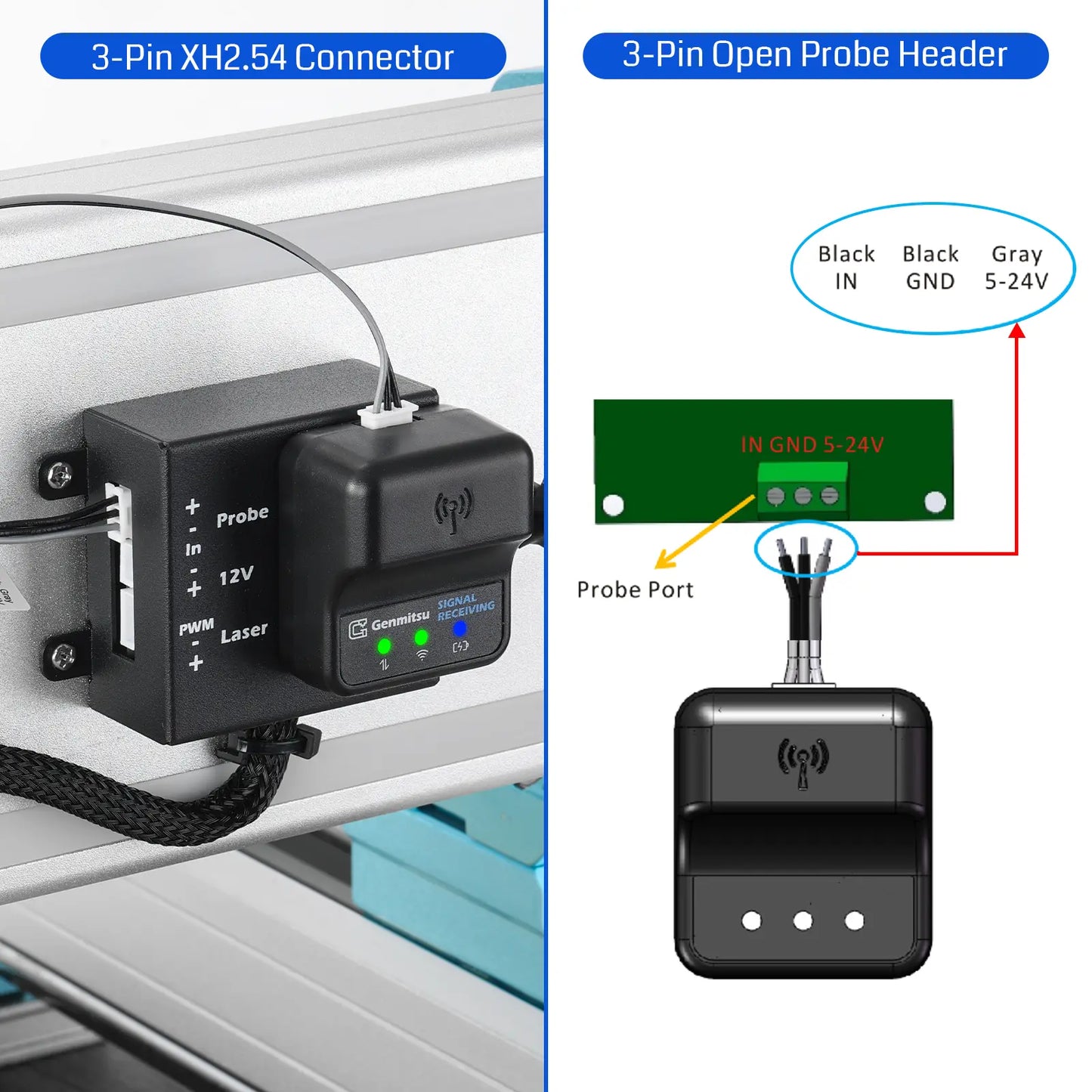

汎用ケーブルを使用した接続
3ピンのオープンZプローブポートに対応しています。上記の配線順序とは異なりますのでご注意ください。
注意：実際の配線順序は、お使いの制御ボードのプローブインターフェースのピンアサインに合わせる必要があります。ご使用のボード構成に基づき、適宜調整してください。インターフェース電圧は5-24Vの範囲内でなければなりません。この範囲を超えるとデバイスが破損する恐れがあります。
ソフトウェアでの簡単設定
GSender および UGS:
"Z Thickness" に高さの数値を直接入力します。
Genmitsu アプリ:
パラメータ設定に高さの数値を入力します。
Candle:
"Probe command" に以下のコードを入力してください：
G21 G91 G38.2 Z-50 F50;
G92 Z38.25 — 高さの数値を入力
G1 G90 Z40.000 F200; — プロービング後のZ軸上昇高さ
G91 G38.2 Z-50.000 F20;
G92 Z38.25 — 高さの数値を入力
G1 G90 Z45.000 F200 — プロービング後のZ軸上昇高さ
G92 Z38.25 — 高さの数値を入力
G1 G90 Z40.000 F200; — プロービング後のZ軸上昇高さ
G91 G38.2 Z-50.000 F20;
G92 Z38.25 — 高さの数値を入力
G1 G90 Z45.000 F200 — プロービング後のZ軸上昇高さ

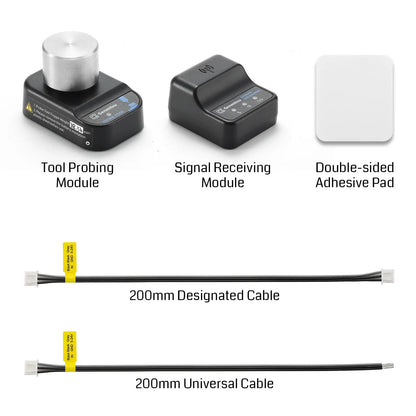

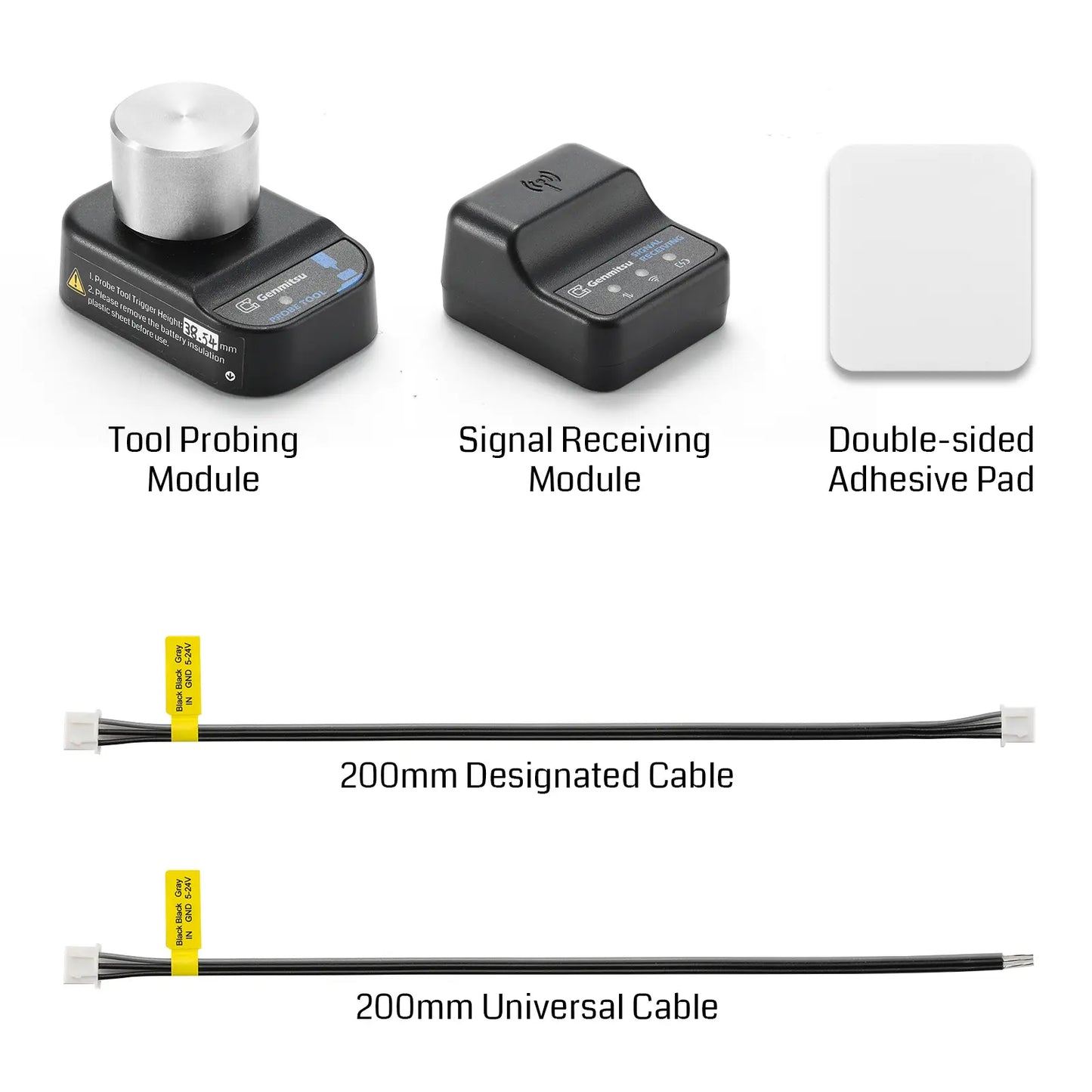

セット内容
- 1 x プローブツールモジュール
- 1 x 信号受信モジュール
- 1 x 200mm XH2.54-3ピン端子ケーブル
- 1 x 200mm 3ピンオープンヘッダーケーブル
- 1 x 両面テープパッド
- 1 x 取扱説明書
