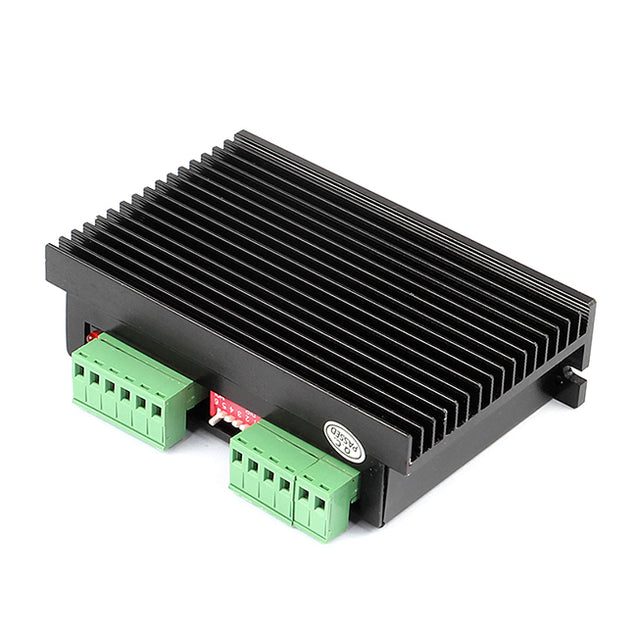

[discontinued] 単軸CNCステッパー・モーター・ドライバー・コントローラー、TB6600

[discontinued] 単軸CNCステッパー・モーター・ドライバー・コントローラー、TB6600

SKU:  101-60-197
通常価格 ¥2,999
-Liquid error (snippets/price line 160): divided by 0 通常価格 セール価格 ¥2,999
配送料はチェックアウト時に計算されます。
  • 101-60-197
  • 入力電圧:12V〜40V、出力相電流:6〜4.5A
  • セグメント・パラメーター:1、2、4、8、16
  • 保護機能:過熱保護、過電流保護、電源逆接続
  • 最大入力パルス周波数:200KHz
  • 適用モーター:NEMA17 NEMA23ステッパー・モーター



詳細を表示する

概要:

このドライブは、滑らかに動作するToshiba TB6600HGドライバー・チップを採用し、モーターはノイズなしでロックされています。
過電流、過熱、逆接続、フリーホイーリングなどの保護機能があります。
最大出力相電流4.5A、入力電圧12-40VDC。 低コストでお値打ちの高いドライバーです。



ドライブ識別イントロダクション:

  • DC +:正電源
  • 電源電圧は40Vを超えてはいけません。 24Vまたは36Vのスイッチング電源を使用することをお勧めします。
  • 電源はモーターのサイズに依存します。
  • DC-:負極
  • A +、A-:モーター・フェーズ
  • B +、B-:モーター・フェーズ
  • PUL +、PUL - :パルス信号
  • DIR +、DIR-:方向信号
  • ENA +、ENA-:イネーブル信号
  • 発送重量:0.29kg



包装内容明細書:

1X ST-4045-A1
1X取扱説明書
