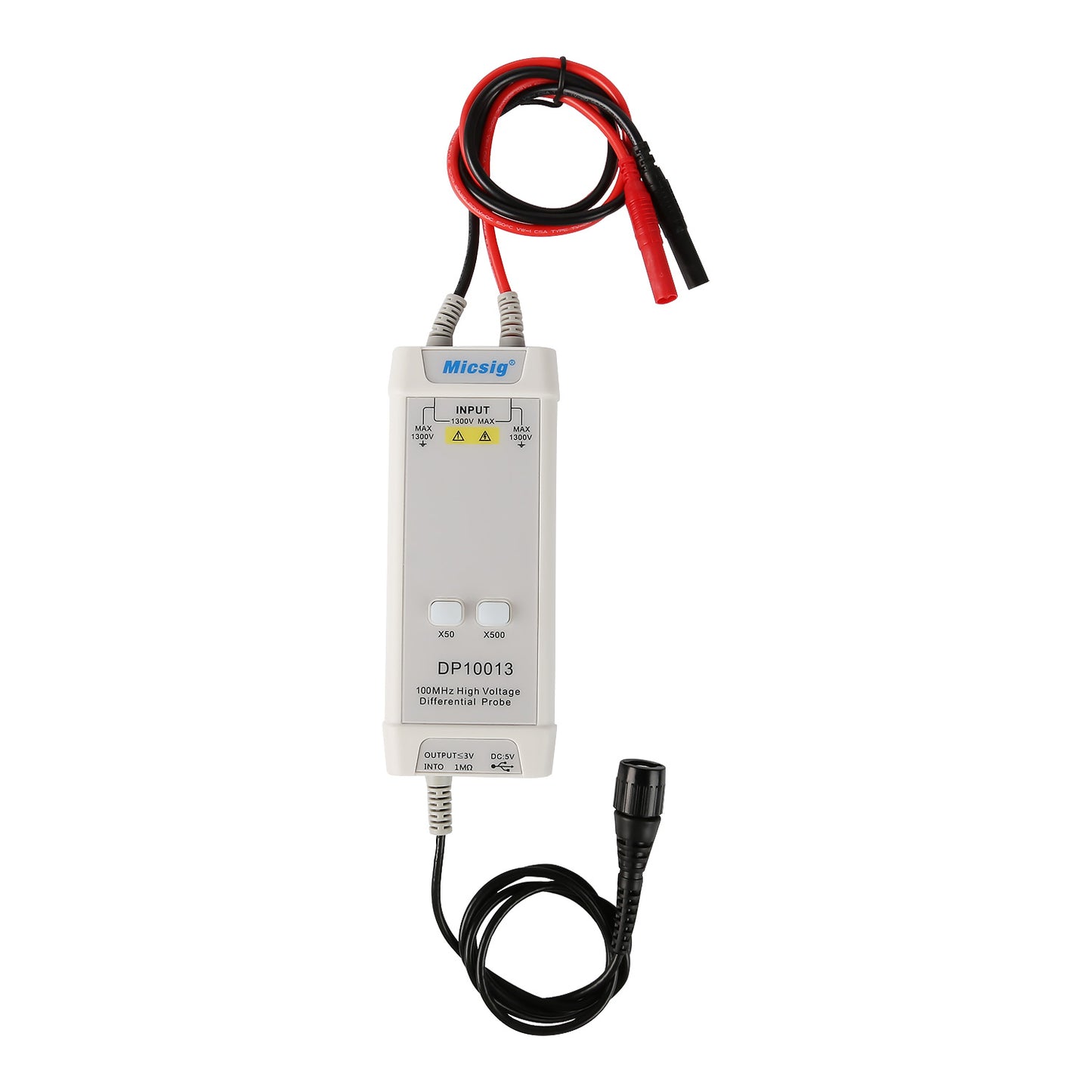

Mics DP10013高電圧差動プローブは、お客様のような専門家のために設計されており、市場のほとんどのオシロスコープで使用できます。最大1300Vまでの浮遊電圧を安全に測定することができ、最大100MHzの帯域幅を持ちます。 DP10013は、最大1300Vの試験電圧で500倍、最大試験電圧130Vで50倍の2種類の減衰範囲で動作します。
P5202AなどのTektronixの製品に比べて、Mics DP10013は同等の仕様を提供し、高いコストパフォーマンスです。
高電圧差動信号の測定用に設計されている
シンプルなデザイン、使いやすく安全

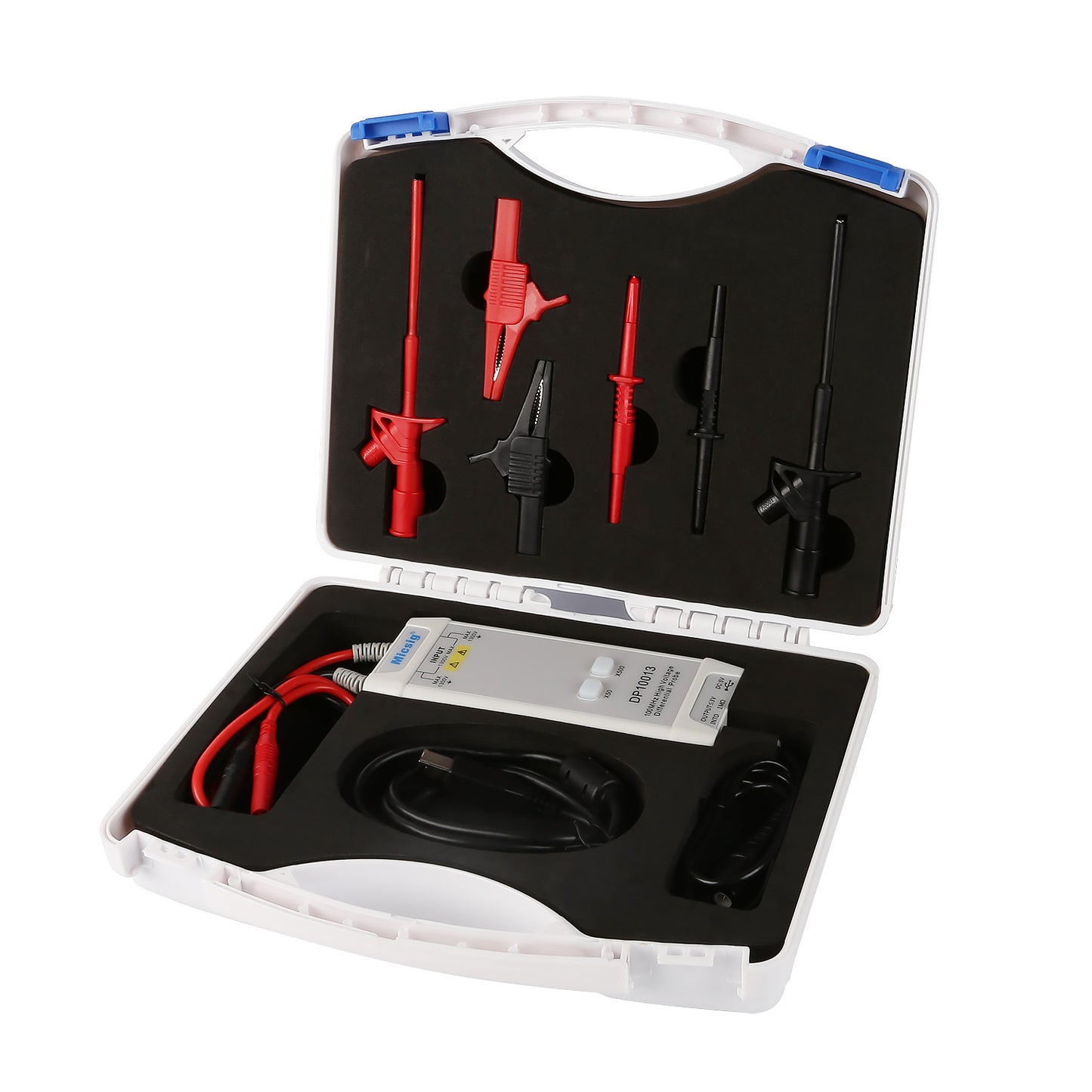

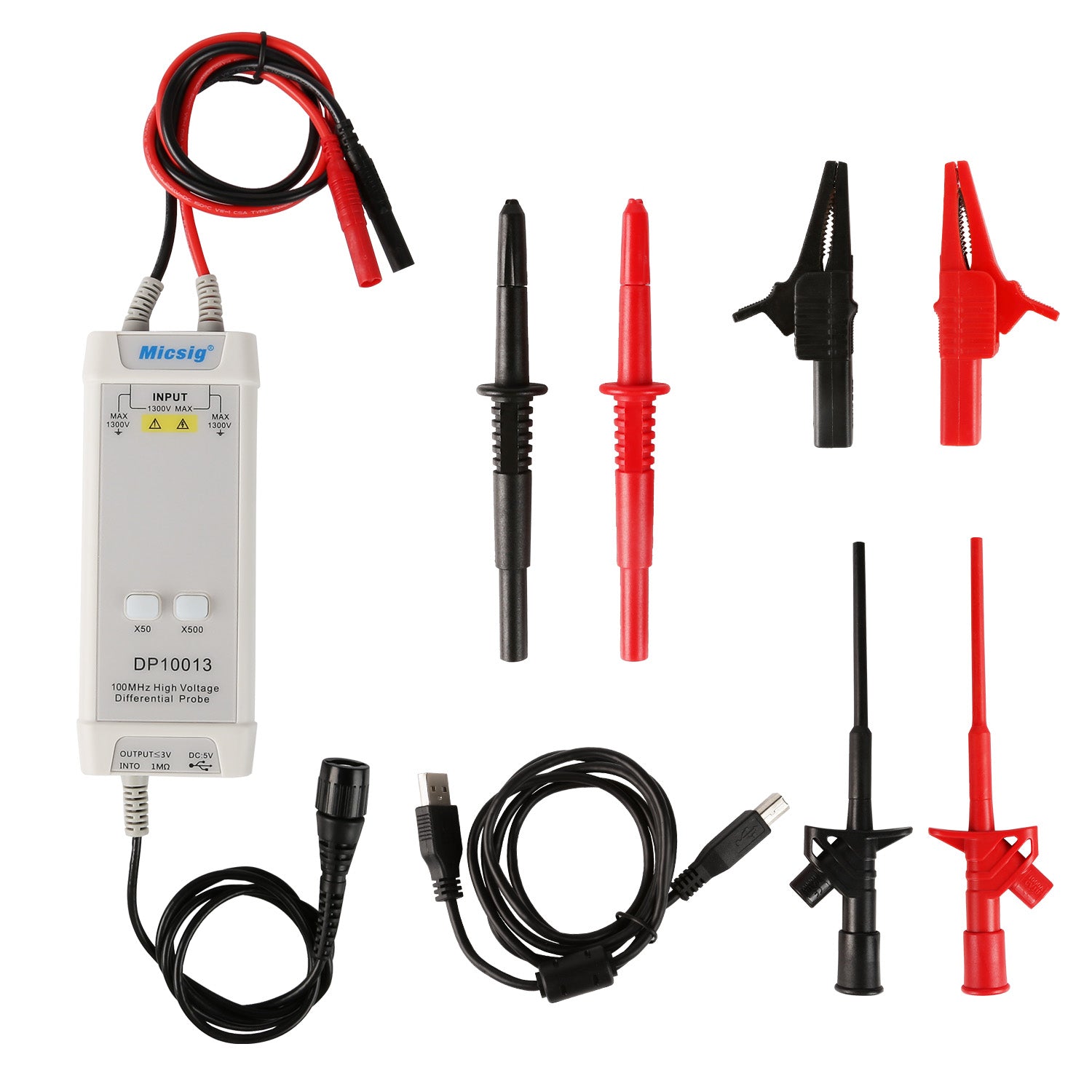

5V USBを搭載し、Micsig DP10013を無料の軽量収納ボックスでどこにでも持ち運ぶことができます。ボックスには、プローブのほかに、次のものがある：
*赤と黒のペアで2つの24インチ入力ケーブル
*赤と黒のペアで2つのフッククリップ
*赤と黒のペアで2つのワニ口クリップ
*赤と黒のペアで2つのピンサークリップ
*35インチ出力ケーブル
*USB電源ケーブル
その用途は次のとおり：
- フローティング測定
- スイッチング電源（SMPS）
- モータ駆動設計
- パワーデバイスの試験と評価
- 電力変換器の試験と設計
軽量で持ち運びに便利、持ち運びが簡単
浮遊測定の需要を満たすために、高電圧差動信号の測定用に設計されています。

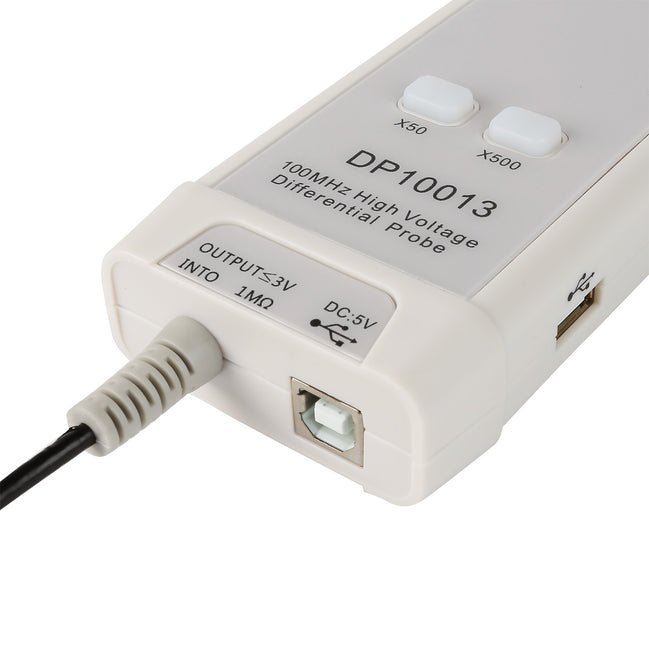

USBで駆動、追加の220V AC電源は必要がない
機械式スイッチなし、自照式ボタン
自己校正、物理的安定性
高信号品質に最適化された高品質プラグインカード
Micsig DP10013は、最大100 MHzの帯域幅を持つ高電圧プローブで、市場のほとんどのオシロスコープと互換性があります。1300 Vまでのフローティング電圧を安全に測定することができます。DP 10013は2つの異なる減衰範囲で使用できます。最大テスト電圧1300 Vの場合は500 X、最大テスト電圧の場合は50 Xです。
特徴
軽量でポータブル
USB電源、追加の220V AC電源は必要ありません。
自己校正
技術仕様
帯域幅：100 MHz
立ち上がり時間：3.5 ns
減衰：50倍/ 500倍
ゲイン精度：±2％
最大差動テスト電圧：130 V（50 X）/ 1300 V（500 X）
最大入力コモンモード電圧：130 V（50 X）/ 1300 V（500 X）
入力換算ノイズ： 40 mVrms（50倍）/230 mVrms（500倍）
コモンモード除去比：> 80 dB（DC）/> 60 dB（100 KHz）/> 50 dB（1 MHz）
入力インピーダンス：10 M / 1 pF（差動）/ 5 M / 2 pF（グランドへのシングルエンド）
出力電圧：〜3 V
オーバーレンジアラーム：ボタンライトが点滅
電源：DC 5V、USB電源
パワー：0,85 W
寸法、mm：145×60×27
入力ケーブル長：約60 cm
出力ケーブル長：約60 cm
発送重量：0.93kg
パッケージ
1×オシロスコーププローブMicsig DP10013
1×USB電源ケーブル
1×チップセット
1×ユーザーマニュアル
