Brand: Genmitsu

3018PROVer V2 Y 軸拡張キット用拡張キット用 Genmit アルミスポイラーボード、3018 を 3040 にアップグレード

3018PROVer V2 Y 軸拡張キット用拡張キット用 Genmit アルミスポイラーボード、3018 を 3040 にアップグレード

SKU:  101-63-YS3020
通常価格 ¥10,339
-Liquid error (snippets/price line 160): divided by 0 通常価格 セール価格 ¥10,339
配送料はチェックアウト時に計算されます。
  • 101-63-YS3020
  • 互換性:このキットをCNC 3020用の3040 Y軸延長キットと一緒に使用してください。これにより、基盤の安定性と耐久性が向上し、大きなプロジェクトにも自信を持って取り組むことができます。
  • 用途:キットにはオリジナルのアルミニウムプロファイルが含まれており、既存の設備に統合することで3020アルミニウムスパンプレートを3040アルミニウムスパンプレートに拡張し、作業スペースを広げ、固定オプションを増やすことができます。
  • 完璧な適合:このアルミニウムスパンプレートの設計は元のプラットフォームに正確に一致し、インストール後のシームレスな統合を可能にします。これにより、拡張後も作業の中断なく最大の機械性能を確保することができます。
  • 板金コネクタ:キットには新しい接続デザインがあり、拡張後のZ軸の移動範囲を最大化します。これにより、作業の幅が広がり、取り組むプロジェクトの範囲がさらに広がります。
  • 剛性の向上:アルミニウムベースはスパンプレートや特別な治具を追加するための堅固な基盤を提供します。これにより、設置の剛性が向上し、取り付けや調整のオプションが増えます。
詳細を表示する



3020-PRO MAX V1 & V2を拡張する

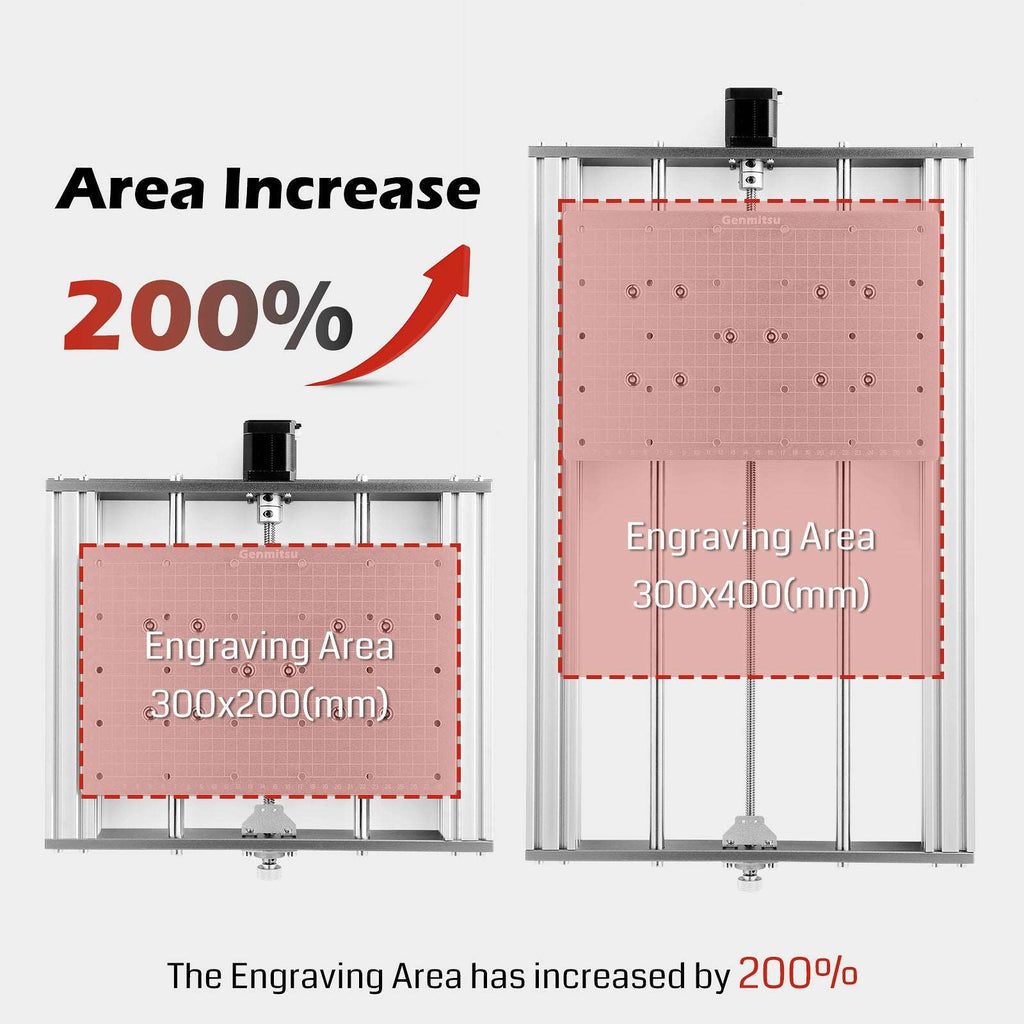

作業スペースを最大200%効率的に拡大する究極のソリューション!このキットは、CNCのY軸ストロークを460mmまで拡張します。拡張されたアルミニウムプラットフォームプレートを取り付けると、ストロークは400mmになります。3040アルミニウムプラットフォームを一緒に注文することをお勧めします。これにより、3020を3040に変えることができます。



新しいジョイントデザイン

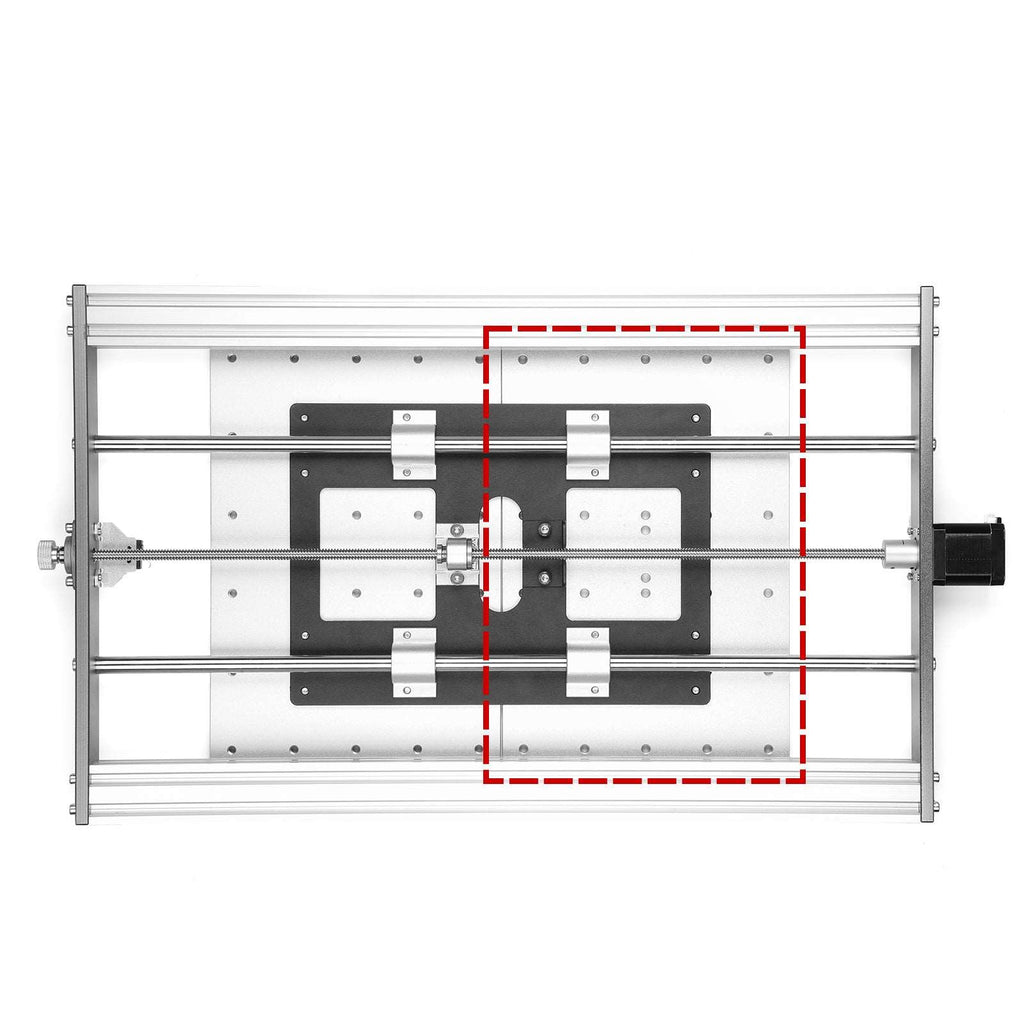

4mmの板金コネクタを使用して、アルミニウムのスパンプレートを研磨棒に固定します。これは従来の取り付け方法とは異なります。このデザインにより、Z軸のストロークの短縮を心配する必要がなくなり、Y軸のストローク範囲を実質的に一定に保つことができます。



同梱物は何ですか?

Y軸拡張セット

  • Y軸用アルミニウムプロファイル 2本
  • ねじスピンドル 1本
  • 研磨棒 2本
  • Y軸エンドスイッチ用ケーブル 1本
  • Y軸モーター用ケーブル 1本
  • セクションシール 1個
  • ノブ 1個
  • M5X22 レンズヘッドスクリュー 9本
  • ケーブルタイ 10本
  • 3mm六角レンチ 1本
  • ユーザーマニュアル 1冊

アルミニウムスパンプレート

  • アルミニウムプラットフォーム 1個
  • 板金コネクタ 1個
  • Y軸エンドスイッチ用板金 1個
  • M5x5 レンズヘッドスクリュー 3本
  • M5x8 皿頭スクリュー 9本
  • M5x14 皿頭スクリュー 9本
  • M5x20 皿頭スクリュー 3本
  • 4mm六角レンチ 1本
  • ユーザーマニュアル 1冊
