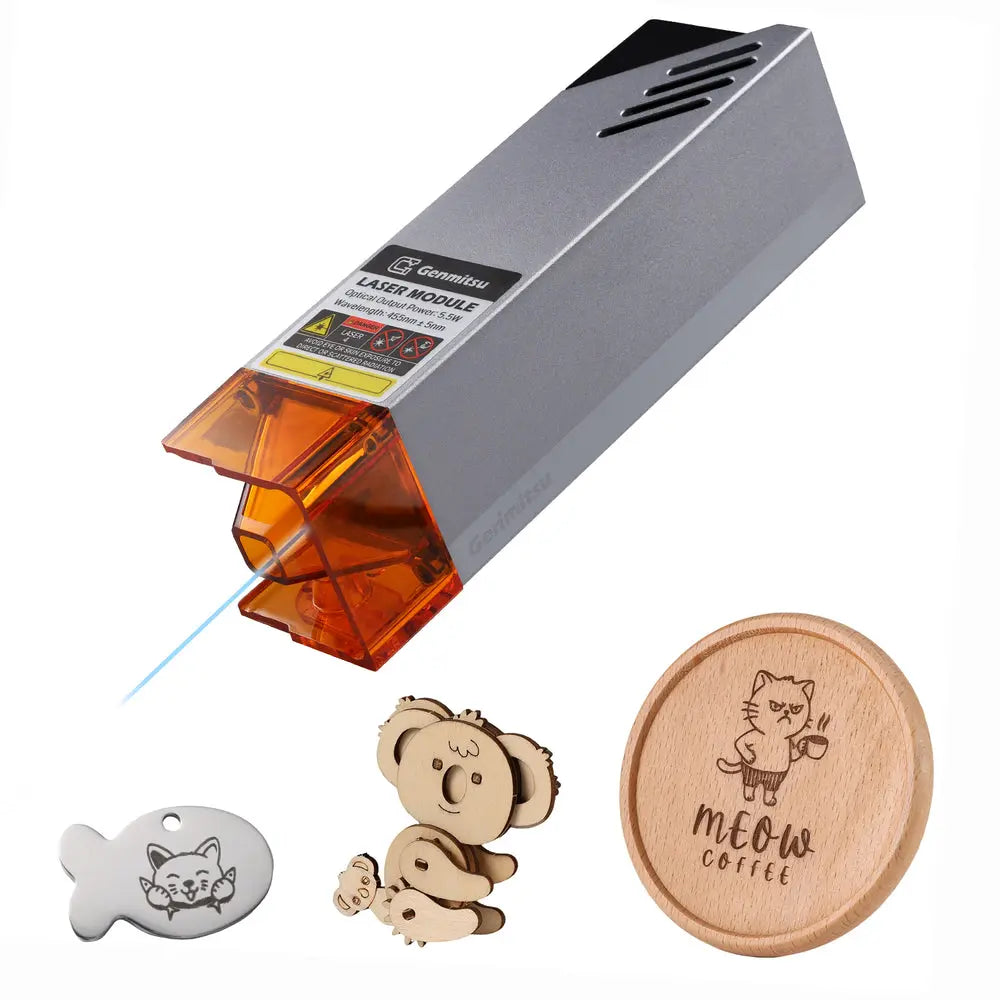

製品紹介

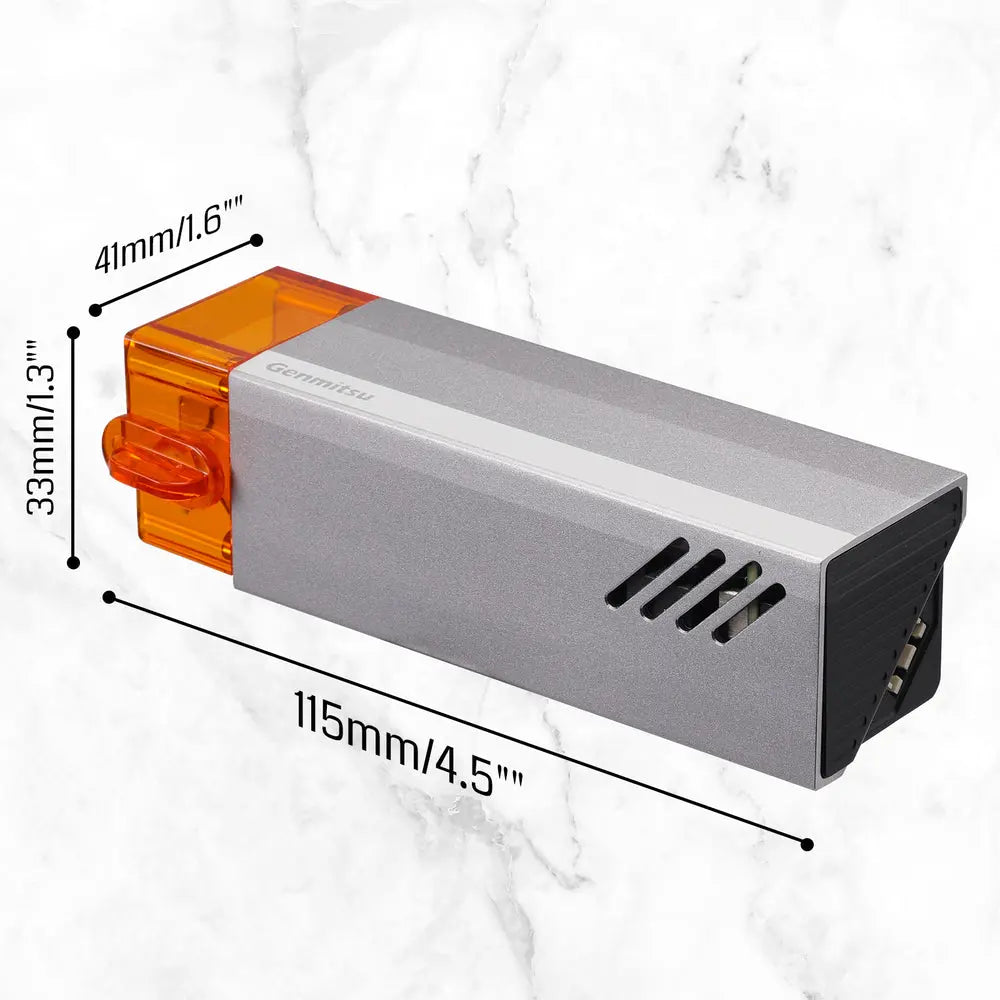

CFL55-33レーザーモジュールは、高額なコストをかけずに高性能を求めるクリエイターのために設計された、費用対効果の高いアップグレードパーツです。回路基板を内蔵することでコンパクトかつすっきりとした設計を実現し、小型から中型のCNCマシンに最適です。軽量設計でありながら、パワーや使いやすさを犠牲にすることはありません。外部電源が不要で取り付けも簡単。フォーカスアシスト機能付きの遮光シールドを装備しており、精度と安全性を確保しています。複数のGenmitsu CNCモデルと完全な互換性があり、あなたのワークショップにレーザー彫刻機能を追加するのに最適なツールです。
対応機種

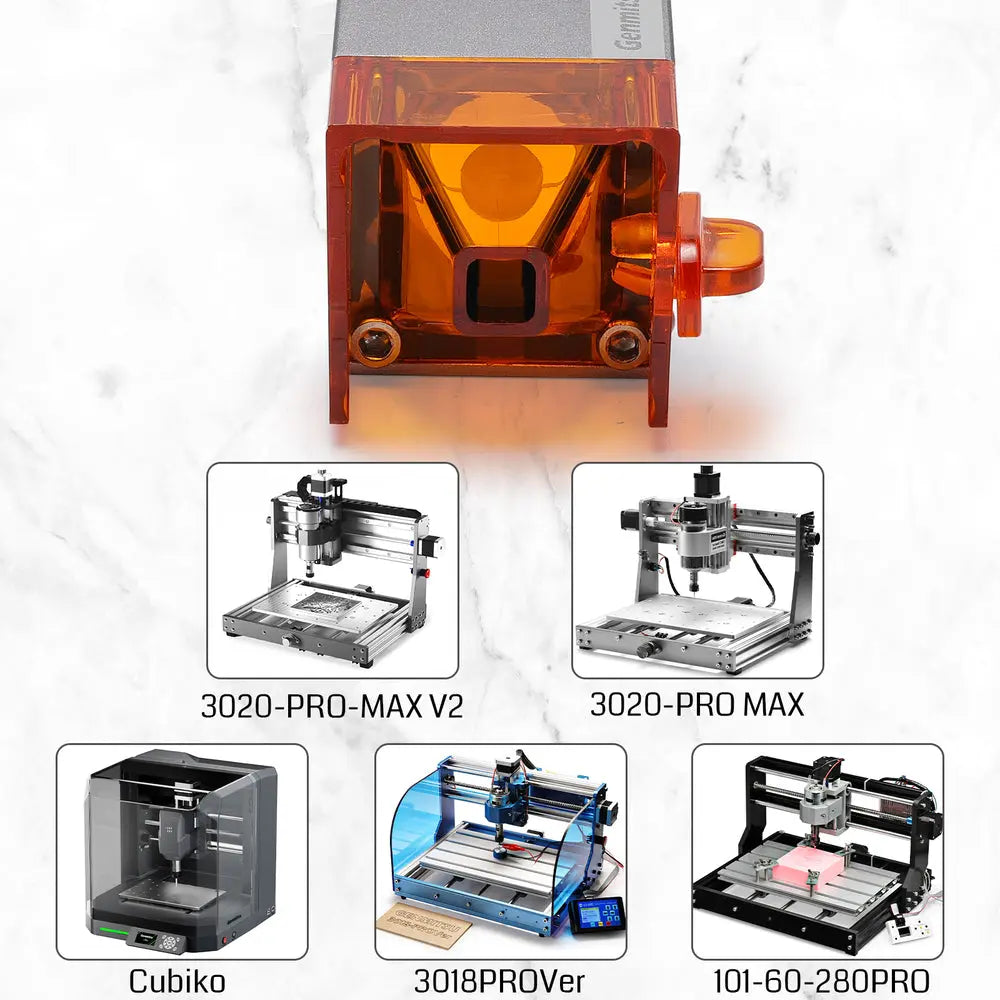

この波長445nmの5.5Wダイオードレーザーは、Genmitsu Cubiko、3018-PROVer、3018-PRO、および 3020-PRO MAX、 4040シリーズ CNCマシン専用に設計されています。
製品仕様
- レーザー出力：5.5W

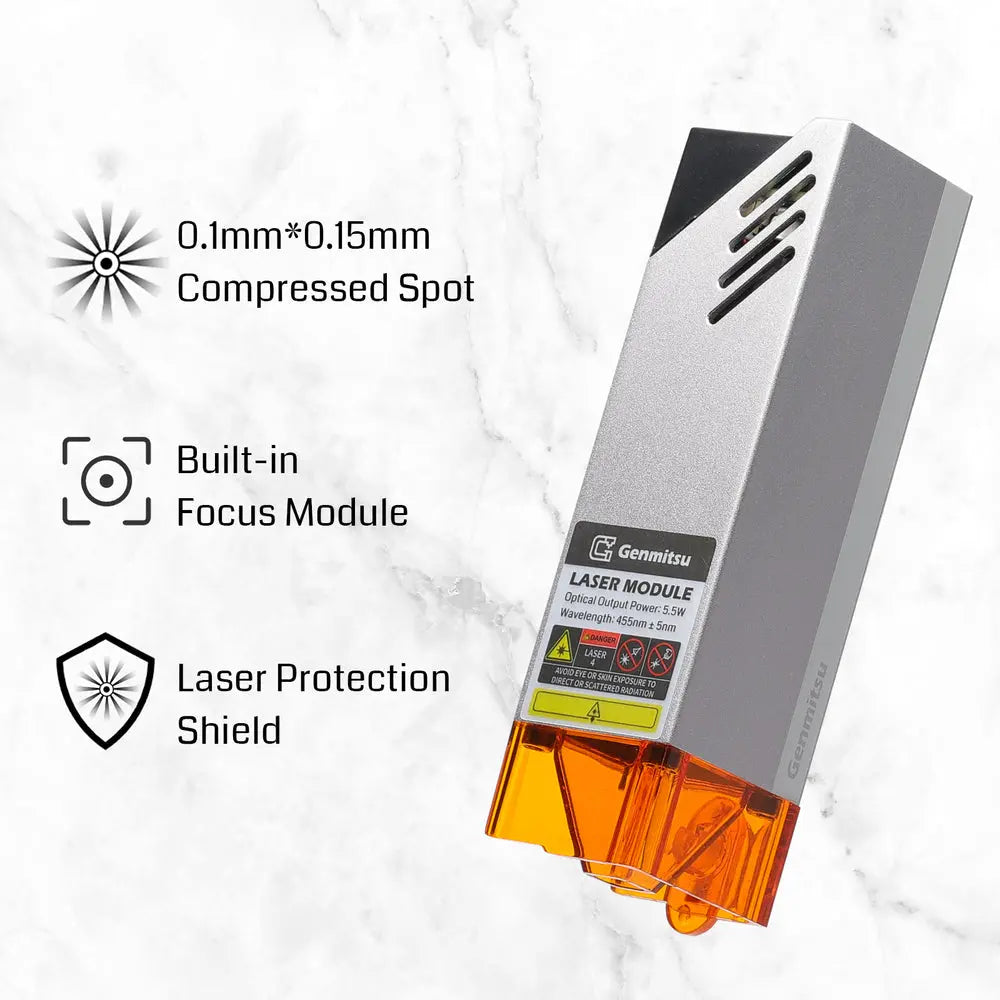

- スポットサイズ：0.1 x 0.1mm
- 焦点距離：30mm
- レーザー波長：455 ± 5nm
- 入力：12V / 2.5A
用途
- 適用対象：卓上レーザー彫刻機、CNCルーター、レーザーカッター、3Dプリンターに適しています。

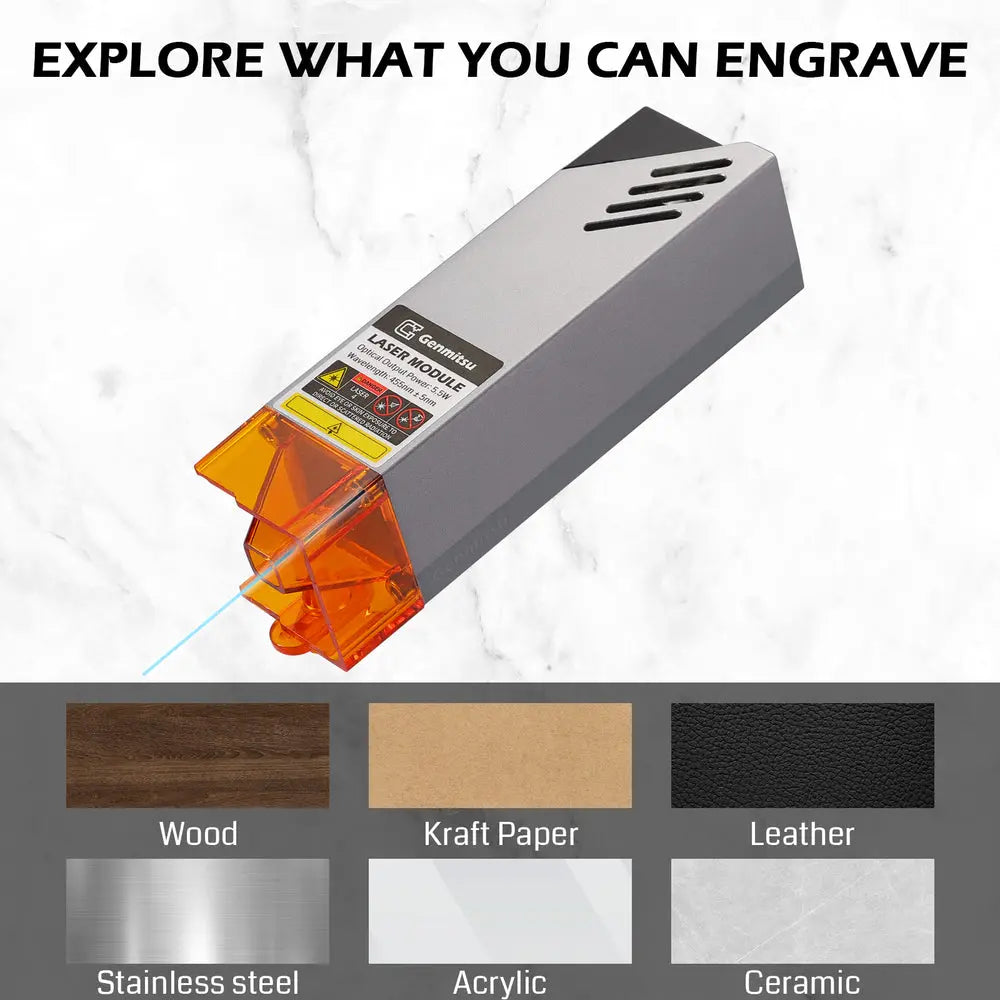

- 彫刻可能な素材：段ボール、プラスチック、PCB、アルミ合金、ステンレス鋼、黒色金属など。
- 切断可能な素材：木材、アクリル、段ボール、不織布、竹、レーザー対応プラスチックなど。
性能・機能
- 電気インターフェース：XH2.54-3ピン端子（3芯ケーブル、a：PWM +、b：GND、c：12VDC）

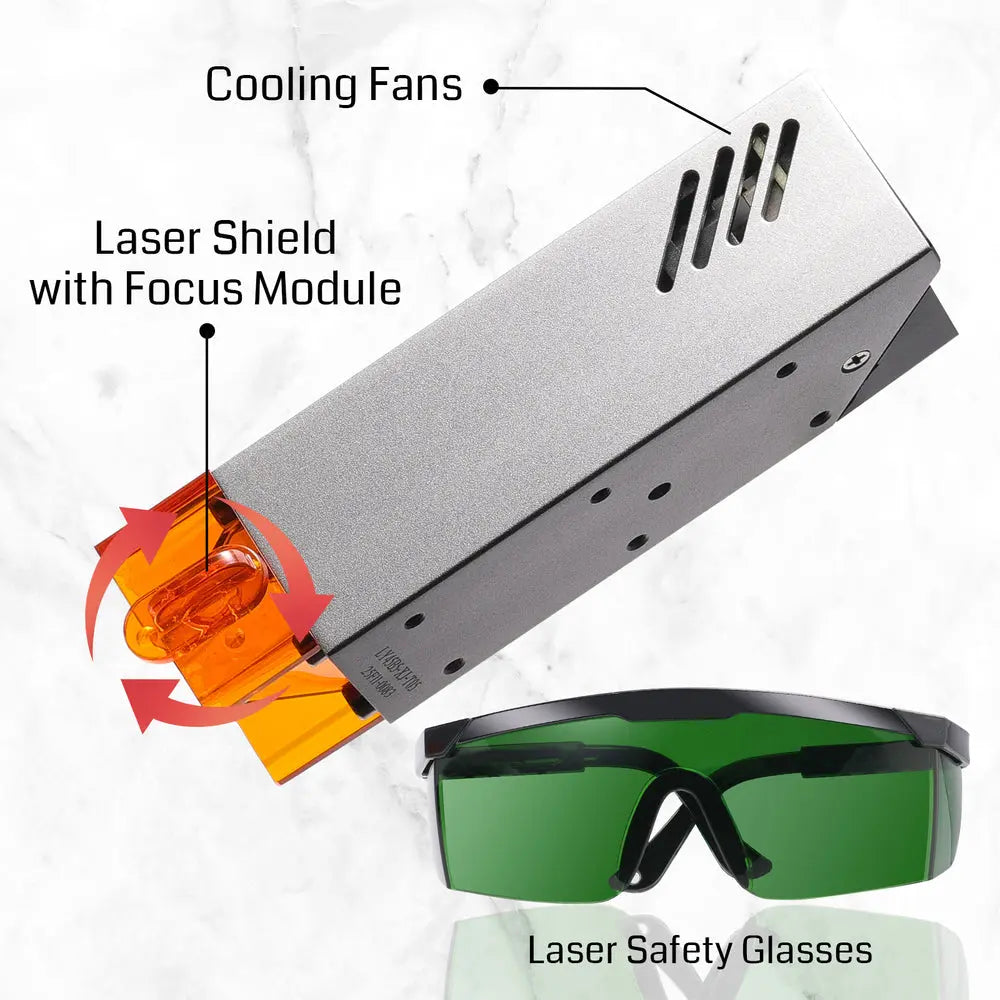

- レーザーシールド：加工位置に影響を与えることなく、レーザービームを効果的に遮断する可動式レーザーシールドを採用。
- 1 x レーザーモジュール
- 1 x 接続ケーブル（12V GND PWM端子付きコントローラーに適合）
- 1 x 焦点調整用ツール、30mm
- 1 x ユーザーマニュアル
スピンドルマウントのサイズについて
現在、このレーザーモジュールは42mmのスピンドルマウントにのみ対応しています。より大きなサイズのスピンドルマウントで使用する必要がある場合は、以下のファイルを使用して3DプリントまたはCNC加工を行ってください。
このファイルには、52mm、65mm、69mmサイズ用のスピンドルマウントデータが含まれています。
スピンドルマウント用ファイル（DXF、STEP、SVGを含む）、クリックしてダウンロード。
注意事項
- ご使用前に説明書をよくお読みください。
- レーザービームに直接さらされると、重度の火傷や目の損傷を引き起こす可能性があります。レーザー機器の近くで作業する場合は、必ず適切なレーザー保護メガネを着用してください。
- レーザーの損傷を防ぐため、レーザーモジュールの互換性および最大入力電圧・電流を事前に確認してください。
- 鏡面ステンレスなどの反射性の高い素材を彫刻する場合は、彫刻前にマーカーで表面を黒く塗りつぶすことを推奨します。これにより、反射したレーザー光によるレーザー本体の損傷や、予期せぬレーザー被ばくを防ぐことができます。
- 長時間のレーザー作業後は、煙や汚れの残留物がレーザーレンズに蓄積するため、定期的なクリーニングが必要です。松材などの油分の多い素材を加工した後は、速やかにレンズを清掃してください。
- 清掃方法：アルコールを含ませた綿棒でレンズを拭いてください。
- 排煙装置を使用し、レーザーを使用する部屋やエリアの換気が十分に行われていることを確認してください。
CNCレーザーモジュール - 彫刻パラメーター
| 素材 | 出力 | 速度 (mm/min) | 間隔 (mm) |
| クラフト紙 | 80% | 2000 | 0.12 |
| 合板 | 80% | 2000 | 0.10 |
| 無垢材 | 80% | 2000 | 0.10 |
| 竹板 | 80% | 2000 | 0.10 |
| コルク | 50% | 2000 | 0.10 |
| 透明アクリル（黒塗り） | 30% | 2000 | 0.10 |
| すりガラス（黒塗り） | 40% | 2000 | 0.10 |
| レザー（白、黒塗り） | 40% | 2000 | 0.10 |
| シリコン | 70% | 2000 | 0.10 |
| 小石 | 40% | 2000 | 0.10 |
| セラミック（黒塗り） | 100% | 1500 | 0.10 |
| アルミ板（黒塗り） | 40% | 2000 | 0.10 |
| ステンレス鋼 | 100% | 1000 | 0.10 |
| 白フェルト（黒塗り） | 70% | 2000 | 0.10 |
CNCレーザーモジュール - 切断パラメーター
| 素材 | 出力 | 速度 (mm/min) | 切断回数 |
| 合板 3 mm | 100% | 200 | 1 |
| 合板 5 mm | 100% | 100 | 1 |
| 合板 8 mm | 100% | 150 | 6 |
| 合板 10 mm | 100% | 80 | 10 |
| 無垢材 5 mm | 100% | 80 | 3 |
| 無垢材 12 mm | 100% | 80 | 4 |
| 黒色アクリル 10 mm | 100% | 80 | 12 |
| 黒色アクリル 15 mm | 100% | 80 | 15 |
| フェルト（黒塗り） 3.5 mm | 100% | 80 | 20 |
| レザー 1 mm | 100% | 800 | 1 |
| MDF（中密度繊維板） 4.3 mm | 100% | 150 | 6 |
